铝蜂窝板的粘接剂复合的影响

进入21世纪以来，中国的经济和科技取得了巨大的突破，化工材料的发展非常突出，特别是铝蜂窝板，它不仅是工业中应用最广泛的有色金属结构材料之一，而且广泛应用于机械制造、航运、化工等其他行业和领域，那么胶粘剂对铝蜂窝板的影响又是什么呢？

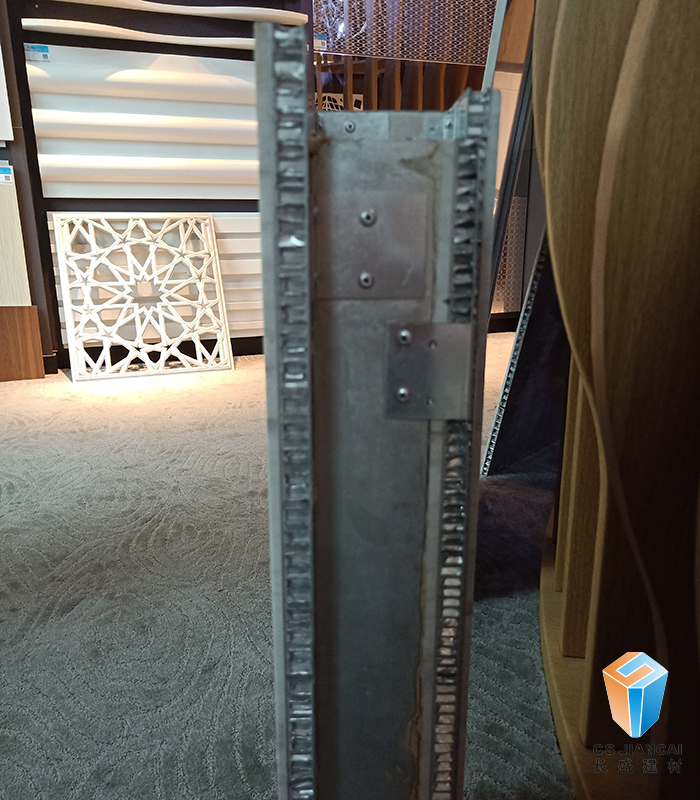

1.聚氨酯环氧树脂室温固化铝蜂窝板粘接强度低，对于侧长4mm、面板厚度1mm、总厚度10 mm的蜂窝板，剥离强度约180°4N/mm，铝蜂窝板粘接性能差，使用一年后粘接性能大幅度下降，该工艺生产的铝蜂窝板不适合户外使用，可用于室内装饰隔墙。

2.环氧膜法生产的铝蜂窝板粘接强度低，蜂窝芯长度为4mm、面板厚度为1mm、总厚度为10 mm的铝蜂窝板的180°剥离强度约为180°，而铝蜂窝板的粘接性能较好，使用一年后，蜂窝板剥离强度下降不大，缺点是蜂窝板的粘合层脆性大，经过长期振动后，铝蜂窝板将分层。

3.热塑性薄膜连续复合法生产的铝蜂窝板粘接强度比前两种工艺生产的铝蜂窝板高3≤5倍，对于六角蜂窝芯长度为4mm、板厚为1mm、总厚度为10 mm的铝蜂窝板，测得的180°剥离强度约为18N/mm，粘着性好，耐候性好，使用一年后剥离强度下降不大。

由于连续生产，铝蜂窝板效率高，能满足短期批量供应要求。该工艺的缺点是平面连续热复合机设备价格高，投资大。热塑性胶膜是一种特殊的热熔胶膜，其本身应具有较高的粘结强度和拉伸强度，可以保证铝蜂窝板的牢固粘接。如果采用普通热熔胶膜，粘接强度很低，剥离强度仅为3N/mm。
