只有专家知道的秘诀——铝蜂窝板特点及粘接工艺

发表时间：2016-04-18 17:59:00

只有专家知道的秘诀——铝蜂窝板特点及粘接工艺

具有相同刚度的蜂窝夹层板重量仅为铝板的1/5，钢板的1/10。总厚度为15mm，面板为1.0mm，底板为0.8mm的铝蜂窝板，重量只有6公斤/平方米。相互连接的蜂窝芯就如无数个工字钢，芯层分布固定在整个板面内，不易产生剪切，使板块更加稳定，更抗弯挠和抗压，其抗风压大大超越于铝塑板和铝单板，并且有不易变形，平直度好的特点，即使蜂窝板尺寸很大，也能达到极高的平直度由于蜂窝复合板内的蜂窝芯分隔成众多个封闭小室，阻止了空气流动，使热量和声波受到极大阻碍。

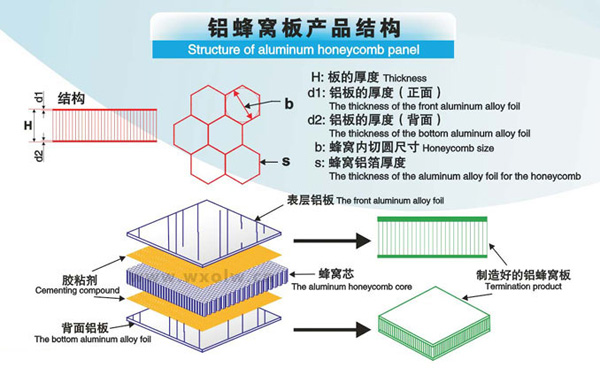

铝蜂窝板结构特点图

(铝蜂窝板结构特点图)

因此，起到隔热、保温、隔音的效果。对100 -3200HZ的声源隆澡可达20~30dB，导热系数为0.104-0.130W/M.K，因而铝蜂窝板的能量吸收能力为150-3500KJ/M2是一种理想的节能材料。

如遇下大雨时，雨点打在铝单板或铝塑板面上时噪声特别大，而蜂窝板就避免了这种情况。铝蜂窝板一般采用氟碳滚涂铝板做面板。氟碳滚涂铝板最重要的一点是采用了连续的辊涂工艺，铝板的涂漆是一次性完成的，保证其产品无色差，涂层流平度好，质量可靠。同时能长时间保持建筑物外墙颜色鲜艳。

经过长期日晒雨淋或工业废气污染后，很明显滚涂板要比喷涂板洁净光亮，并具有良好的附着力和耐候性，是世界建筑人士公认的第一流材料

长盛铝蜂窝板

(长盛铝蜂窝板)

铝蜂窝板的粘接制作工艺一般分为3种：

1、室温固化工艺：首先把铝面板制作成盒状、弧形等形状，再喷涂胶，然后把蜂窝芯及面板按顺序层叠，施加适当压力，在室温下经过一星期即可固化，若使用热压机加热至小于100度的环境进行固化，只需数小时即可固化。粘接所使用的胶一般采用双组分聚氨酯胶、双组分环氧结构胶。采用此工艺生产的铝蜂窝板粘接性差，耐候性差，可用于室内装饰隔板，但不适用于室外。

2、环氧胶膜工艺：首先将铝面板、蜂窝芯按顺序叠好，然后送入热压机中加热至150度，经过大概10分钟热塑性胶膜连续复合后再取出冷却即可。环氧胶膜上环氧改性树脂与尼龙或都无纺布所合成的胶膜。采用此工艺生产的铝蜂窝板耐候性较高，但粘接层较脆，长期震动会发生分层，不适用于轨道交通。

3、热塑性胶膜连续复合工艺：首先将铝面板、蜂窝芯按顺序叠好，接着按顺序送入平面边续复合机，在加压加热情况下，经过几分钟复合，是后加压情况一下冷却，所产生的铝蜂窝板平整度，耐候性，贴接性高。
